Peamised punktid käivitusseadmete ja PE-torude tootmistehnoloogia jaoks, mille läbimõõt on üle 2000 mm

Ningbo Fangli Technology Co., Ltd. on mehaaniliste seadmete tootja, kellel on üle 30-aastane kogemus plasttorude ekstrusiooniseadmete, uue keskkonnakaitse ja uute materjalide alal. Alates selle loomisest on Fanglit välja töötatud kasutajate nõudmiste põhjal. Pideva täiustamise, põhitehnoloogia sõltumatu uurimis- ja arendustegevuse ning kõrgtehnoloogia ja muude vahendite seedimise ja neeldumise kaudu oleme välja töötanud PVC torude ekstrusiooniliini, PP-R torude ekstrusiooniliini, PE veevarustuse / gaasitoru ekstrusiooniliini, mida Hiina ehitusministeerium soovitas imporditud toodete asendamiseks. Oleme omandanud tiitli "Esmaklassiline bränd Zhejiangi provintsis".

Kasvav linnastumine ja kliimamuutuste kasvav mõju tähendab, et mageveevarustus ja reoveepuhastus muutuvad üha kriitilisemaks. Eeldatakse, et see nõudlus püsib ja tugevneb. Aastate jooksul on plasttorude jõudlus veemajanduses paranenud tänu materjalide optimeerimisele, seadmete tehnoloogia ja tootmismeetodite edenemisele. Seoses suurte veetranspordimahtude vajadusega suureneb pidevalt vajadus suuremate torude läbimõõtude järele.

PE-torudel on palju edukaid rakendusi ja müügiedendusi erinevates valdkondades, nagu veevarustus ja kanalisatsioon, gaas, põllumajandus ja tuumaenergia. Eriti viimastel aastatel on tehtud mitmeid läbimurdeid suure läbimõõduga paksuseinaliste PE-torude valdkonnas, mis on ette nähtud tuumaenergia rakenduste jaoks, asetades tööstuse esirinnas.

Kuidas tuleks lahendada suure läbimõõduga torude tootmise väljakutsed? Millised on suure läbimõõduga torude tootmisel kasutatavad seadmete tehnoloogiad ja protsessivood? Millised on suure läbimõõduga torude tulevased disainitrendid ja väljakutsed? Täna tutvustame "2-meetrise ja suurema läbimõõduga PE-torude käivitusseadmete ja tootmistehnoloogia põhipunktid".

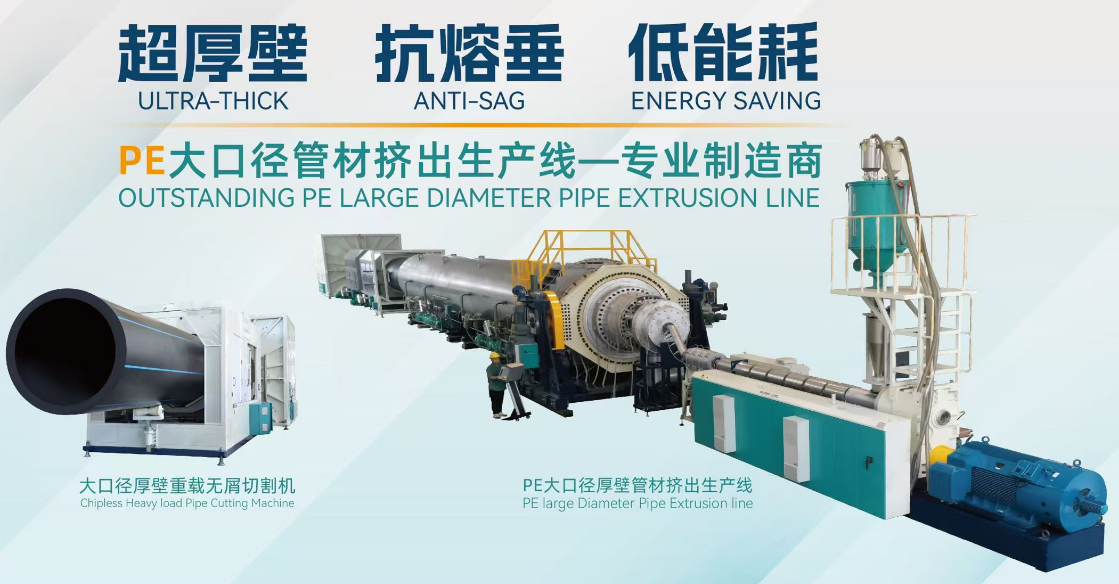

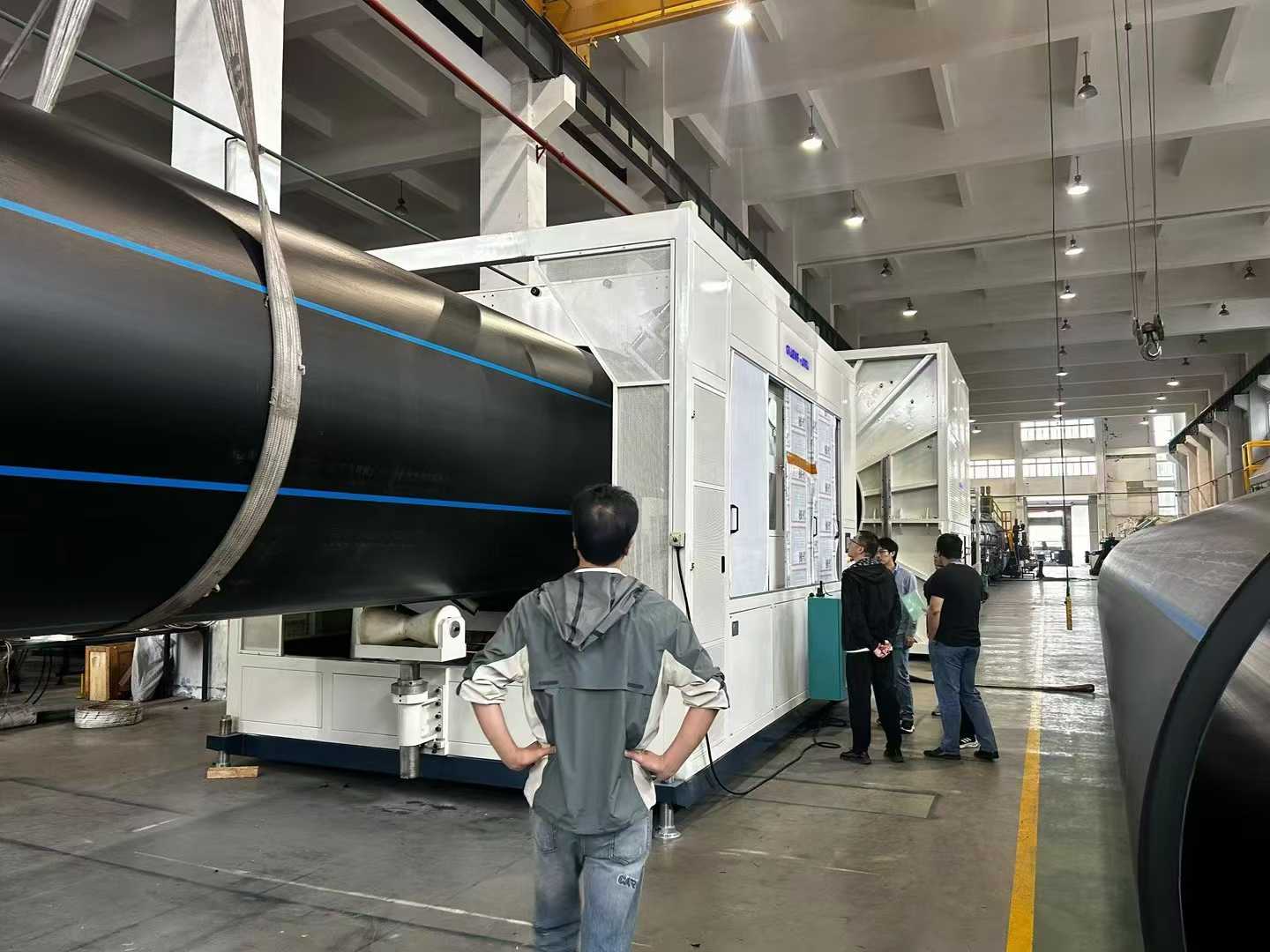

PE suure läbimõõduga paksuseinalise toru väljapressimisliin     （max.OD. on kuni 3500mm, max. SDR 7.4）

I. Seadmete konfigureerimine ja silumine

1. Ekstruuderi valik ja parameetrid

1.1. Kasutage suure pöördemomendiga ühe kruviga ekstruuderit pikkuse ja läbimõõdu suhtega ≥ 40:1 ja kruvi läbimõõduga 120 mm, et tagada ühtlane sulamisplastifitseerimine ja kõrge efektiivsus. Tuleb saavutada kõrge väljund, tagades samal ajal materjali ühtlase plastifikatsiooni ja madala temperatuuriga sulatise ekstrusiooni.

1.2. Konfigureerige rahvusvahelise kaubamärgi PLC juhtimissüsteem, mille temperatuuri reguleerimise täpsus peab jääma vahemikku ±0,5 °C, et vältida sulamistemperatuuri kõikumisest tingitud toruseina paksuse kõikumisi.

2. Stantsi- ja kalibreerimissüsteem

2.1. Matriit peab olema spiraalse struktuuriga (sepistatud legeerteras + kroomitud), mille südamikus on tsoneeritud elektriküte temperatuuri täpseks reguleerimiseks. Suuremahuliste pikkade spiraalsete struktuuridega stantsid on varustatud optimeeritud arvu spiraalsete voolukanalite ja õhu/õli jahutusstruktuuridega, et veelgi stabiliseerida sulamistemperatuuri.

2.2. Kalibraatori hülsi ja stantsipea vaheline kaugus tuleb reguleerida lühikeseks (tavaliselt ≤ 5 cm) ja vee rõhk vaakumkalibreerimispaagis peab olema tasakaalustatud, et vähendada toru pinna lainetust või sooni.

2.3. Ekstruuderi ja matriitsi vahele tuleks konfigureerida sulatusjahuti/vahetaja, mis suudab oluliselt alandada sulamistemperatuuri, ületada HDPE materjali longus ja tagada toruseina ühtlane paksus.

II. Käivitamiseelne ettevalmistus

1. Tooraine eeltöötlus

Kasutage spetsiaalset PE100 või kõrgema klassi kõrge tihedusega polüetüleenvaiku (HDPE). Põhisegu segamisel kuivatage see niiskusesisalduseni ≤ 0,01%, et vältida sulamullide teket või lagunemist. Näiteks hinne JHMGC100LST.

2. Seadmete eelsoojendus ja silumine

2.1. Voolupea kuumutamine peaks toimuma etapiviisiliselt: esmaseks käivitamiseks eelsoojendage 5-6 tundi (220°C juures); matriitside vahetamisel eelsoojendage 4-5 tundi, et tagada matriitsi ühtlane kuumenemine.

2.2. Pärast kalibraatori veehülsi paigaldamist kasutage torude ekstsentrilisuse või ebaühtlase seina paksuse vältimiseks tasasuse ja vahe (viga ≤ 0,2 mm) reguleerimiseks kaliibrimõõturit.

III. Protsessi parameetrite juhtimine

1. Temperatuur ja rõhk

1.1. Määrake ekstruuderi temperatuuritsoonid vastavalt tooraine sulamisvooluindeksile: 1. tsoon: 160-170 °C, tsoon 2: 180-190 °C, survepea tsoon: 200-210 °C. Sulamisrõhk tuleks stabiliseerida vahemikus 15-25 MPa.

1.2. Liiga kõrge sisetemperatuur matriitsis (> 220°C) põhjustab krobelise siseseina; vaja on täpset juhtimist soojusülekandeõli tsirkulatsioonisüsteemi kaudu.

2. Jahutus ja väljatõstmine

2.1. Kontrollige vaakumkalibreerimispaagi vee temperatuuri vahemikus 10-20°C. Kasutage pihustusjahutuspaagis etapiviisilist jahutust (temperatuuri erinevus ≤ 10°C), et vältida äkilisest jahtumisest tingitud pingepragusid.

2.2. Sünkroniseeri väljatõmbekiirus ekstrusioonikiirusega (viga ≤ 0,5%). Rööviku tõmbejõud peaks olema ≥ 5 tonni, et tagada toru ühtlane venitamine.

IV. Kvaliteedikontroll ja tõrkeotsing

1. Pindefektide kõrvaldamine

1.1. Kare pind: kontrollige, kas kalibraatori hülsis pole veekanaleid või ebaühtlast veesurvet; puhastage düüsid ja reguleerige tasakaalu saavutamiseks voolukiirust.

1.2. Sood/lainetused: Puhastage mustuse otsast mustus; reguleerige alarõhku vaakumkalibreerimispaagis (-0,05 ~ -0,08 MPa); vajadusel vahetage ekraanipakk välja.

2. Mõõtmete täpsuse tagamine

Mõõtke iga 30 minuti järel toru välisläbimõõt (tolerants ±0,5%) ja seina paksus (tolerants ±5%). Kui väärtused ületavad standardeid, reguleerige stantsi vahet või väljatõmbekiirust.

3. Lahendused ebaühtlase paksuse, lõtvumise ja ovaalsuse probleemidele

3.1. Ebaühtlase paksuse probleem

3.1.1 Matriitsi kalibreerimine ja reguleerimine

V. Matriitsi paigaldamise ajal tagage matriitsi huule ja südamiku vaheline range kontsentrilisus. Pingutage polte samm-sammult päripäeva, seejärel vabastage need ühe pöörde võrra, et vältida lokaalsest pingest tingitud ekstsentrilisust.

B. Reguleerige seina paksuse reguleerimispolte matriitsi perifeeria ümber. Pärast iga reguleerimist märkige suund õlipliiatsiga toru välispinnale, et hälbealad kiiresti tuvastada.

C. Puhastage regulaarselt põlenud materjali ladestusi 0,5–1 cm suurusel alal matriitsi serva sees, et vältida lisandite segamist sulamisvooluga.

3.1.2 Protsessi parameetrite optimeerimine

A. Kontrollige ekstruuderi sulamisrõhku vahemikus 15–25 MPa. Sünkroniseerige väljatõmbekiirus ekstrusioonikiirusega (viga ≤ 0,5%), et vältida perioodilisi kõikumisi, mis põhjustavad seina paksuse muutusi.

B. Reguleerige kalibraatorihülsi ja matriitsi huule vaheline kaugus ≤ 5 cm-ni. Ühtlase jahutuse tagamiseks tasakaalustage pihustusjahutuspaagis düüside nurgad ja vee väljalaskerõhk.

3.1.3 Reaalajas tuvastamine ja korrigeerimine

A. Lõika proovid enne jahutusveepaaki. Kasutage aukude puurimismasinaga mitmepunktilist tuvastamismeetodit (nt 8-punkti meetodit) ja stantsivahe reguleerimiseks kasutage noonuse nihikut.

B. Integreerige laserdiameetri mõõtur reaalajas välisläbimõõdu jälgimiseks, ühendades selle automaatse tagasisidesüsteemiga, et korrigeerida väljatõmbekiirust või stantsivahe avanemist.

3.2. Langemise (sulamislanguse) probleem

3.2.1 Temperatuuri ja jahutuse juhtimine

A. Vähendage sulamistemperatuuri (10-15°C madalam kui tavapäraste protsesside puhul). Kasutage soojusülekandeõli tsirkulatsioonisüsteemi, et stabiliseerida stantsi südamiku temperatuur ≤ 220 °C juures.

B. Rakendage pihustusjahutuspaagi (≤ 10°C) temperatuurierinevuse järkjärgulist juhtimist. Suurendage alarõhku vaakumkalibreerimispaagis -0,05 ~ -0,08 MPa-ni, et kiirendada sulati tahkumist.

3.2.2 Seadmete ja protsesside täiustamine

A. Kasutage spiraalset jaoturit, et optimeerida voolukanali konstruktsiooni, tõhustada sulatise toestust ja vältida lokaalset kokkuvarisemist.

B. Reguleerige kalibraatori hülsi vee väljalaskerõhku (viga ≤ 5%). Jahutusaja pikendamiseks vähendage väljatõmbekiirust alla 50% nimiväärtusest.

3.3. Ovaliteedi probleem

3.3.1 Gravitatsiooni kompenseerimine ja kalibreerimise optimeerimine

A. Paigaldage mitmepunktilised korrektorrullid (üks komplekt iga 2 meetri järel). Kasutage hüdraulilist rõhku, et reguleerida rulli survet ja tasakaalustada torule mõjuvaid jõude.

B. Reguleerige kalibraatori hülsi vee väljalaskerõhku (viga ≤ 5%). Ümaruse tagamiseks koordineerige vaakumkalibreerimispaagi ühtlast imemist.

3.3.2 Protsessi parameetrite reguleerimine

A. Rakendage torni tsoneeritud kuumutamist (viga ±2 °C), et vältida ebaühtlast sulati kokkutõmbumist, mis põhjustab ovaalsust.

B. Kontrollige ja puhastage kalibraatori hülsi, tugiplaatide või tihendusrõngaste mustused, et vältida deformatsiooni põhjustavat lokaalset ebaühtlast takistust.

Kui vajate lisateavet, tervitab Ningbo Fangli Technology Co., Ltd. üksikasjaliku päringu saamiseks ühendust võtma, anname teile professionaalseid tehnilisi juhiseid või seadmete hankesoovitusi.
